整数在内存中是如何存储的,为什么它堪称天才般的设计

加法和减法是计算机中最基本的运算,计算机时时刻刻都离不开它们,所以它们由硬件直接支持。为了提高加减法的运算效率,硬件电路要设计得尽量简单。

对于有符号数,内存要区分符号位和数值位,对于人脑来说,很容易辨别,但是对于计算机来说,就要设计专门的电路,这无疑增加了硬件的复杂性,增加了计算的时间。要是能把符号位和数值位等同起来,让它们一起参与运算,不再加以区分,这样硬件电路就变得简单了。

另外,加法和减法也可以合并为一种运算,就是加法运算,因为减去一个数相当于加上这个数的相反数,例如,5 - 3 等价于 5 + (-3),10 - (-9) 等价于 10 + 9。

相反数是指数值相同,符号不同的两个数,例如,10 和 -10 就是一对相反数,-98 和 98 也是一对相反数。

如果能够实现上面的两个目标,那么只要设计一种简单的、不用区分符号位和数值位的加法电路,就能同时实现加法和减法运算,并且非常高效。实际上,这两个目标都已经实现了,真正的计算机硬件电路就是如此简单。

然而,简化硬件电路是有代价的,这个代价就是有符号数在存储和读取时都要进行转化。那么,这个转换过程究竟是怎样的呢?接下来我们就详细地讲解一下。

首先,请读者先记住下面的几个概念。

1) 原码

将一个整数转换成二进制形式,就是其原码。例如short a = 6;,a 的原码就是0000 0000 0000 0110;更改 a 的值a = -18;,此时 a 的原码就是1000 0000 0001 0010

通俗的理解,原码就是一个整数本来的二进制形式。

2) 反码

谈到反码,正数和负数要区别对待,因为它们的反码不一样。

对于正数,它的反码就是其原码(原码和反码相同);负数的反码是将原码中除符号位以外的所有位(数值位)取反,也就是 0 变成 1,1 变成 0。例如short a = 6;,a 的原码和反码都是0000 0000 0000 0110;更改 a 的值a = -18;,此时 a 的反码是1111 1111 1110 1101

3) 补码

正数和负数的补码也不一样,也要区别对待。

对于正数,它的补码就是其原码(原码、反码、补码都相同);负数的补码是其反码加 1。例如short a = 6;,a 的原码、反码、补码都是0000 0000 0000 0110;更改 a 的值a = -18;,此时 a 的补码是1111 1111 1110 1110

可以认为,补码是在反码的基础上打了一个补丁,进行了一下修正,所以叫“补码”。

原码、反码、补码的概念只对负数有实际意义,对于正数,它们都一样。

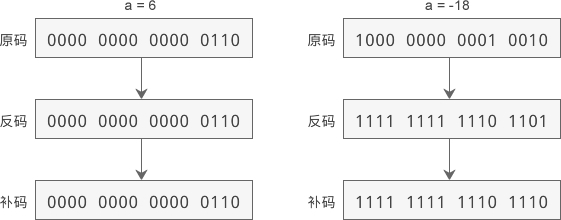

最后我们总结一下 6 和 -18 从原码到补码的转换过程:


在计算机内存中,整数一律采用补码的形式来存储。这意味着,当读取整数时还要采用逆向的转换,也就是将补码转换为原码。将补码转换为原码也很简单:先减去 1,再将数值位取反即可。

补码到底是如何简化硬件电路的

假设 6 和 18 都是 short 类型的,现在我们要计算 6 - 18 的结果,根据运算规则,它等价于 6 + (-18)。

如果采用原码计算,那么运算过程为:

6 - 18 = 6 + (-18)
= [0000 0000 0000 0110] + [1000 0000 0001 0010]
= [1000 0000 0001 1000]
= -24

直接用原码表示整数,让符号位也参与运算,对于类似上面的减法来说,结果显然是不正确的。

于是人们开始继续探索,不断试错,后来设计出了反码。下面就演示了反码运算的过程:

6 - 18 = 6 + (-18)
= [0000 0000 0000 0110] + [1111 1111 1110 1101]
= [1111 1111 1111 0011]
= [1000 0000 0000 1100]
= -12

这样一来,计算结果就正确了。

然而,这样还不算万事大吉,我们不妨将减数和被减数交换一下位置,也就是计算 18 - 6 的结果:

18 - 6 = 18 + (-6)
= [0000 0000 0001 0010] + [1111 1111 1111 1001]
= [1 0000 0000 0000 1011]
= [0000 0000 0000 1011]
= [0000 0000 0000 1011]
= 11

按照反码计算的结果是 11,而真实的结果应该是 12 才对,它们相差了 1。

蓝色的 1 是加法运算过程中的进位,它溢出了,内存容纳不了了,所以直接截掉。

6 - 18 的结果正确,18 - 6 的结果就不正确,相差 1。按照反码来计算,是不是小数减去大数正确,大数减去小数就不对了,始终相差 1 呢?我们不妨再看两个例子,分别是 5 - 13 和 13 - 5。

5 - 13 的运算过程为:

5 - 13 = 5 + (-13)
= [0000 0000 0000 0101] + [1000 0000 0000 1101]
=  [0000 0000 0000 0101] + [1111 1111 1111 0010]
= [1111 1111 1111 0111]
= [1000 0000 0000 1000]
= -8

13 - 5 的运算过程为:

13 - 5 = 13 + (-5)
= [0000 0000 0000 1101] + [1000 0000 0000 0101]
= [0000 0000 0000 1101] + [1111 1111 1111 1010]
= [1 0000 0000 0000 0111]
= [0000 0000 0000 0111]
= [0000 0000 0000 0111]
= 7

这足以证明,刚才的猜想是正确的:小数减去大数不会有问题,而大数减去小数的就不对了,结果始终相差 1。

相差的这个 1 要进行纠正,但是又不能影响小数减去大数,怎么办呢?于是人们又绞尽脑汁设计出了补码,给反码打了一个“补丁”,终于把相差的 1 给纠正过来了。

下面演示了按照补码计算的过程:

6 - 18 = 6 + (-18)
= [0000 0000 0000 0110] + [1111 1111 1110 1110]
= [1111 1111 1111 0100]
=  [1111 1111 1111 0011]
= [1000 0000 0000 1100]
= -12

18 - 6 = 18 + (-6)
= [0000 0000 0001 0010] + [1111 1111 1111 1010]
= [1 0000 0000 0000 1100]
= [0000 0000 0000 1100]
= [0000 0000 0000 1100]
= [0000 0000 0000 1100]
= 12

5 - 13 = 5 + (-13)
=  [0000 0000 0000 0101] + [1111 1111 1111 0011]
= [1111 1111 1111 1000]
= [1000 1111 1111 0111]
= [1000 0000 0000 1000]
= -8

13 - 5 = 13 + (-5)
= [0000 0000 0000 1101] + [1111 1111 1111 1011]
= [1 0000 0000 0000 1000]
= [0000 0000 0000 1000]
= [0000 0000 0000 1000]
= [0000 0000 0000 1000]
= 8

你看,采用补码的形式正好把相差的 1 纠正过来,也没有影响到小数减去大数,这个“补丁”真是巧妙。

小数减去大数,结果为负数,之前(负数从反码转换为补码要加 1)加上的 1,后来(负数从补码转换为反码要减 1)还要减去,正好抵消掉,所以不会受影响。

而大数减去小数,结果为正数,之前(负数从反码转换为补码要加 1)加上的 1,后来(正数的补码和反码相同,从补码转换为反码不用减 1)就没有再减去,不能抵消掉,这就相当于给计算结果多加了一个 1。

补码这种天才般的设计,一举达成了本文开头提到的两个目标,简化了硬件电路。

除了整数的存储,小数的存储也非常巧妙,也堪称天才般的设计,它的设计者还因此获得了图灵奖(计算机界的诺贝尔奖),我们将在《小数在内存中是如何存储的(长篇神文)》一节中介绍。

实例分析

上一节我们还留下了一个谜团,就是有符号数以无符号的形式输出,或者无符号数以有符号的形式输出时,会得到一个奇怪的值,请看下面的代码:



  1. #include <stdio.h>
  2. int main()
  3. {
  4. short a = 0100; //八进制
  5. int b = -0x1; //十六进制
  6. long c = 720; //十进制
  7.
  8. unsigned short m = 0xffff; //十六进制
  9. unsigned int n = 0x80000000; //十六进制
  10. unsigned long p = 100; //十进制
  11.
  12. //以无符号的形式输出有符号数
  13. printf("a=%#ho, b=%#x, c=%ld\n", a, b, c);
  14. //以有符号数的形式输出无符号类型(只能以十进制形式输出)
  15. printf("m=%hd, n=%d, p=%ld\n", m, n, p);
  16.
  17. return 0;
  18. }

运行结果:
a=0100, b=0xffffffff, c=720
m=-1, n=-2147483648, p=100

其中,b、m、n 的输出结果看起来非常奇怪。

b 是有符号数,它在内存中的存储形式(也就是补码)为:

b = -0x1
= [1000 0000 …… 0000 0001]
= [1111 1111 …… 1111 1110]
= [1111 1111 …… 1111 1111]
= [0xffffffff]补

%#x表示以无符号的形式输出,而无符号数的补码和原码相同,所以不用转换了,直接输出 0xffffffff 即可。

m 和 n 是无符号数,它们在内存中的存储形式为:

m = 0xffff
= [1111 1111 1111 1111]

n = 0x80000000
= [1000 0000 …… 0000 0000]

%hd%d表示以有符号的形式输出,所以还要经过一个逆向的转换过程:

[1111 1111 1111 1111]
= [1111 1111 1111 1110]
= [1000 0000 0000 0001]
= -1

[1000 0000 …… 0000 0000]
= -231
= -2147483648

由此可见,-1 和 -2147483648 才是最终的输出值。

注意,[1000 0000 …… 0000 0000]补是一个特殊的补码,无法按照本节讲到的方法转换为原码,所以计算机直接规定这个补码对应的值就是 -231,至于为什么,下节我们会详细分析。
